분체.입체등
여러가지 원재료 및 각종 첨가제를 시간당 정량을 연속으로 공급하는 계량장치로서 통상 24시간 연속 운전되는
공정에 적합하도록 내구성 및 정밀도를 유지하며 유지보수는 간편하게 하였습니다.
귀사의 공장 여건과 환경 및 요구조건에 적절하게 설계 반영하여 귀사의 생산성 향상과 환경개선, 제품의 고급화를
선도해
나갈것입니다. |
| |
 |

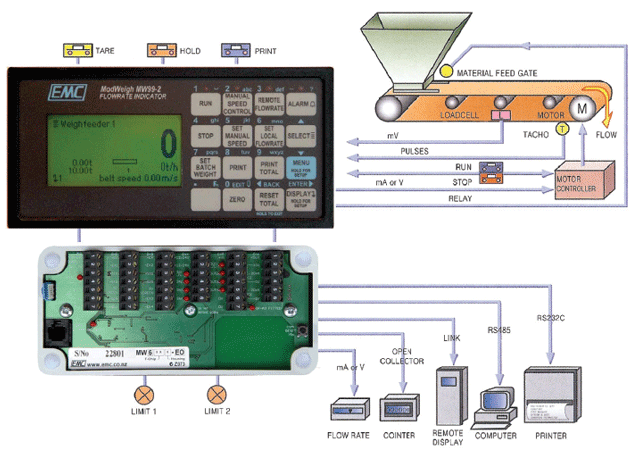

Belt
위를 통과하는 원료의 중량이 Carrier Roller로 전달되어 Loadcell에 하중이 적용합니다.
Loadcell은 중량에 비례하는 전압을 발생하여 연산조절기에 입력되며, 벨트속도는 Pulse로 변환되어 연산조절계내에서
로드셀(Loadcell) 출력전압과 연산하여 측정 Pulse를 발생합니다. 연산된 Pulse는 설정된 Pulse와
비교되어 그 편차신호를 P.I.D Controller 동작 조절 후 제어신호로써 출력됩니다. 그 제어 신호는
Motor 의 RPM 를 제어하여 벨트속도(Belt Speed)를 조절하며 수송량(ton/hr)의 제어(Control)하는
구조입니다. |
| |
 |
| |
 |
 |
시멘트, 석유화학, 제철, 식품, 사료공장등
연속 원료 배합 또는 첨가 장치로 사용되며 장시간 운전에 따른 정밀도에 신뢰성이
우수하고 유지, 보수가 간단합니다. |
| |

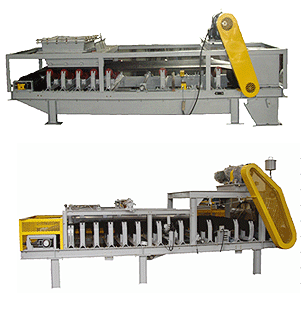

| Model |
JS-CF100
|
| Belt
Width |
450~1,600mm
|
| Capacity
|
Max.
1,000ton/hr |
| Weighing
Accuracy |
±1/200
of F.S |
| Control
Accuracy |
±1/100
of F.S |
| Motor |
Variable
speed motor
(AC or DC motor) |

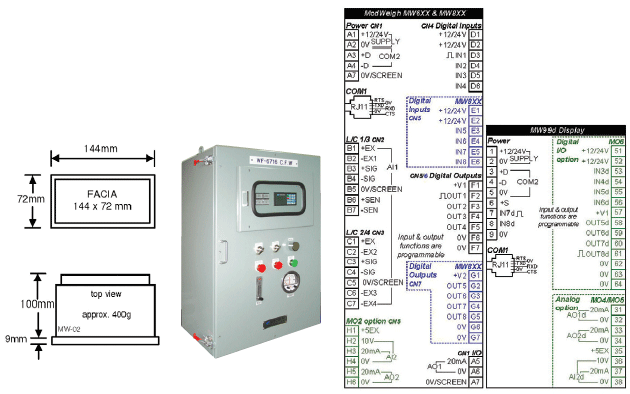

| Controller |
MW-696B(EMC)
|
|
|
|
|
| |
 |
| |
 |
|

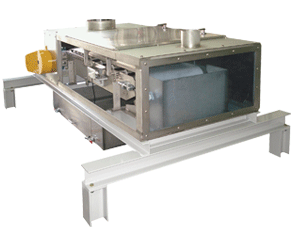

| Model |
JS-CF200
|
| Belt
Width |
300~500mm
|
| Capacity
|
1.0~30ton/hr |
| Weighing
Accuracy |
±1/200
of F.S |
| Control
Accuracy |
±1/100
of F.S |
| Motor |
Servo
or Inverter |
| Control
Range |
1:10
or 1:5 |
| Applications |
Pellet,
Fiber, Flake, Powder등
다양한 분립체 정량공급 |
|
|
|
|
| |
| |
 |
 |
 |
| |
 |
| |
 |
| |
| |
|
|
